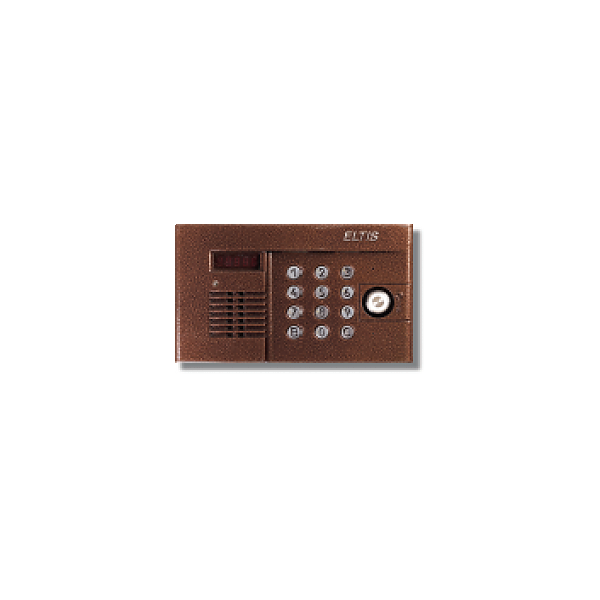

Eltis DP300-TD16 (9007)

НАЗНАЧЕНИЕ БЛОКА ВЫЗОВА

Блок вызова DP300-TD16 (далее БВ) предназначен для работы в составе домофонного комплекса ELTIS300 и обеспечивает санкционированный доступ в подъезды, на лестничныеклетки и квартиры жилых домов или на иные объекты в соответствии с однимиз признаков:

• общий цифровой код,
• индивидуальный цифровой код,
• электронный ключ Touch Memory,
• нажатие кнопки абонентского пульта после разговора с посетителем.

БВ применяется для ограничения доступа в подъезды жилых домов, в организации и устанавливается на входную дверь.

СОСТАВ ДОМОФОННОГО КОМПЛЕКСА

БВ DP300-TD16 предназначен для работы в составе домофонного комплекса, содержащего следующие блоки и узлы (базовый комплект):

• блок вызова (БВ) DP300-TD16,
• блок питания (БП) PS2-x (х – модель блока питания, зависит от типа используемого замка),
• коммутатор (КМ) КМ100-7,
• пульты абонентские (ПА) HS-4xx (xx – модель пульта абонентского),
• ключи ТМ DS1990 и ТМ DS1996 фирмы Dallas Semiconductor,
• электромагнитный замок ML300, ML400 или аналогичный,
• кнопка выхода В21(В23) или считыватель ST11(ST12),
• дополнительно: дверной доводчик.
• Примечание.
  В состав домофонного комплекса может входить пульт консьержа SC300-D1, схема подключения которого представлена в РЭ на SC300-D1.

ФУНКЦИИ БЛОКА ВЫЗОВА

Функции абонент-посетитель:

• коммутация «посетитель-абонент» в соответствии с набранным номером квартиры,
• дуплексная связь «посетитель-абонент»,
• коммутация консьерж-посетитель по инициативе консьержа,
• параллельное включение до трех БВ,
• отображение информации на пятиразрядном семисегментном индикаторе,
• формирование звуковых сигналов при:
  • нажатии на кнопки клавиатуры,
  • вызове абонента,
  • открывании электромагнитного замка,
  • некорректных действиях пользователя,
• подсветка клавиатуры в темное время суток,
• защита от подбора кодов и паролей,
• защита от электрошокера,
• защита от дубликатов ключей на основе MK2004,
• управление различными типами электромагнитных замков:
  • нажатием кнопки абонентского пульта,
  • набором общего и (или) индивидуального кода открывания замка,
  • ключом ТМ DS1990,
  • нажатием кнопки "Выход",
• работа в составе домофонного комплекса с пультом консьержа SC300-D1.

Функции обслуживания:

• программирование и управление системой с помощью цифровой клавиатуры,
• доступ к программированию системы через пароль установщика,
• возможность установки пароля администратора, неизвестного установщику,
• доступ к программированию ключей и индивидуального кода каждого абонента через индивидуальный пароль,
• программное регулирование времени открывания замка от 1с до 9с,
• программное отключение отдельных абонентов,
• программная регулировка громкости служебных звуковых сигналов,
• сохранение информации в энергонезависимой памяти,
• считывание и запись конфигурационных данных блока вызова c помощью носитель информации DS1996,
• обмен информацией с АРМ ЭЛТИС – Сервис.

Технические характеристики

Примечания.
* Тип прокладки кабелей связи между коммутатором и пультами абонентскими - координатно-матричный.
** При использовании коммутаторов КМ100-7.2. Для КМ100-7.1 максимальное количество абонентов равно 100.
Блок вызова соответствует климатическому исполнению УХЛ1.1 по ГОСТ15150-69:
