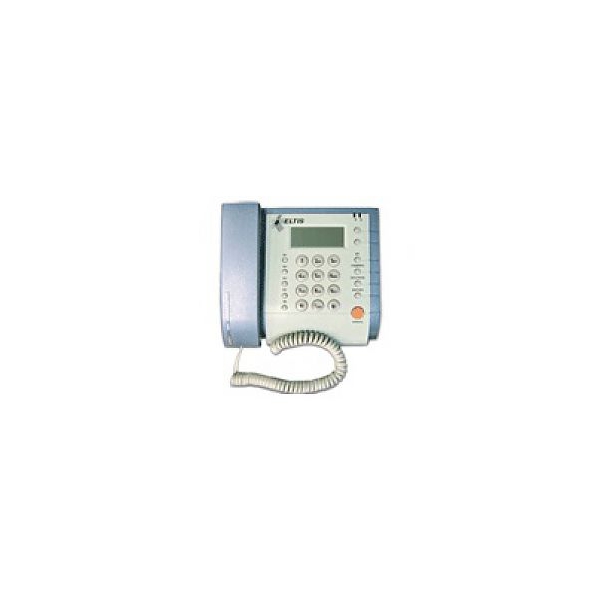

Eltis SC303-D1

НАЗНАЧЕНИЕ ПУЛЬТА КОНСЬЕРЖА

Пульт консьержа SC303-D1 (далее – ПК) предназначен для работы в составе домофонного комплекса ELTIS300, ELTIS303 и обеспечивает:

• дуплексную связь «посетитель-абонент»,
• дуплексную связь «посетитель-консьерж», «консьерж-посетитель»,
• дуплексную связь «консьерж -абонент», «абонент - консьерж»,
• открытие соответствующей входной двери,
• организацию управляемого (коммутируемого) видеонаблюдения.

Устройство соответствует климатическому исполнению УХЛ3.1 согласно ГОСТ 15150-69:

• • температура окружающей среды (-10...+40)°С,
• относительная влажность - до 90% ,
• атмосферное давление - (650...800) мм. рт. ст.

СОСТАВ КОМПЛЕКСА

SC303-D1 предназначен для работы в составе домофонного комплекса, содержащего следующие блоки и узлы:

• блок вызова (БВ) серии ELTIS303 или ELTIS300 до 2-х шт.,
• переговорно-замковое устройство ЦП1, ЦП4 до 2-х шт.,
• пульт консьержа SC303-D1 1шт,
• блок питания (БП) PS2-х (х – модель блока питания, зависит от типа используемого замка),
• коммутатор КМ100-7 до 3-х шт.,
• пульты абонентские (ПА) HS-401,402, УКП8... УКП11, VIZIT M- 401, M-402 или аналогичные до 300 шт.,
• видеокоммутатор VC4/1-2 1шт.

Примечание.
1.Данный состав домофонного комплекса приведен в качестве базового. Номенклатура и количество входящих в его состав блоков определяется конкретной структурой домофонного комплекса.
2.Максимальное количество каналов видеонаблюдения (встроенных в БВ и ЦП1 или автономных) – четыре.

ФУНКЦИИ ПУЛЬТА КОНСЬЕРЖА

Основные функции:

• коммутация звукового тракта «посетитель – консьерж»,
• коммутация звукового тракта «консьерж - абонент» в соответствии с заданным на ПК номером квартиры,
• коммутация звукового тракта «консьерж - абонент» по инициативе абонента (обратный вызов),
• коммутация звукового тракта «консьерж – посетитель» по инициативе консьержа,
• коммутация звукового тракта «посетитель» - «абонент» - прямое соединение,
• запись и хранение в памяти (журнале) всех событий и времени событий с возможностью их отображения на индикаторе пульта,
• управление открытием входных дверей,
• организация управляемого (коммутируемого) видеонаблюдения,
• ручное или автоматическое переключение в дневной или ночной режим работы*,
• индивидуальное назначение абоненту дневного или ночного режимов работы*.
  * - в дневном режиме работы звонки посетителей адресуются непосредственно абоненту, в ночном – на пульт консьержа.

Сервисные функции:

• программирование и управление пультом с помощью функциональной клавиатуры,
• отображение информации на шестиразрядном светодиодном индикаторе,
• формирование звуковых сигналов при:
  • o нажатии на кнопки клавиатуры,
  • o вызове абонента, o открывании (программном отключении) электромагнитного замка,
  • o некорректных действиях консьержа и авариях домофонного комплекса.

Функции обслуживания

• сохранение информации о событиях в энергонезависимой памяти,
• самоконтроль системы при пуске.
