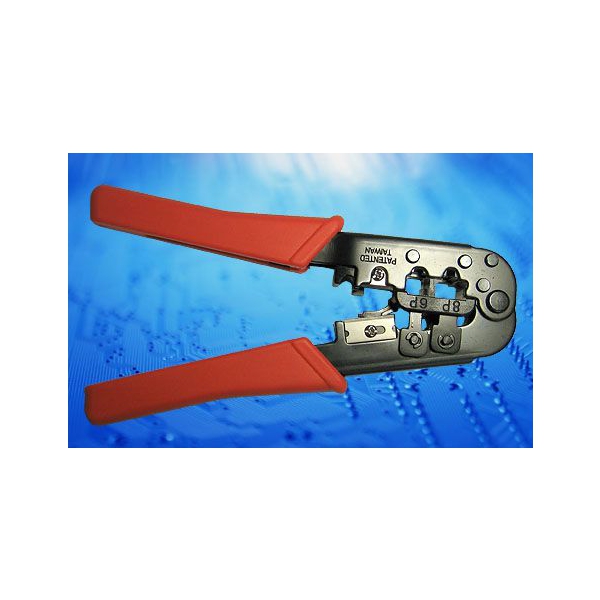

HT-568 Инструмент для обжима (кримпер) металлический 8p8c/RJ-45, 6p6c/RJ-12, 6p4c/RJ-11

Инструкция по эксплуатации:

- Без защёлки (храпового механизма): снимите с замка для активизации ручек инструмента
- С защёлкой (храповым механизмом): сожмите ручки по направлению друг к другу до упора для активизации ручек инструмента.

1.Обрезка модульного кабеля:
Расположите инструмент режущей стороной к себе и отрежьте кабель нужной длины. Убедитесь, что Вы режете точно перпендикулярно, и не по диагонали.
2. «Обжимание» модульного кабеля (плоского).
2а.Вставьте 4-х или 6-ти жильный кабель между 2-мя лезвиями инструмента для снятия изоляции до касания ограничителя.
2б.Вставьте 8-ми или 10-ти жильный кабель между 2-мя лезвиями инструмента для снятия изоляции и протяните его по направлению к себе.
3. Сожмите ручки до упора, кабель должен располагаться перпендикулярно, и затем вытяните из инструмента
4. «Обжимание» модульного кабеля (круглого).
Вставьте кабель в круглое отверстие для снятия изоляции, поверните и одновременно нструмент против часовой стрелки, а кабель – по часовой.
5. Снимите внешний изоляционный материал, вставьте зачищенный кабель в коннектор,убедитесь, что левая жила на одном конце совпадает с правой на другом.
6. Вставьте коннектор c кабелем в инструмент. Убедитесь, что оголённая жила находится между триммером (заострением) и позолоченными контактами.
Сжимайте ручки инструмента до упора.
7. Вытяните отжатый коннектор из инструмента
8. Для снятия изоляционного материала с круглого кабеля типа UTP/STP рекомендуется использовать инструмент типа HT-S501A.
