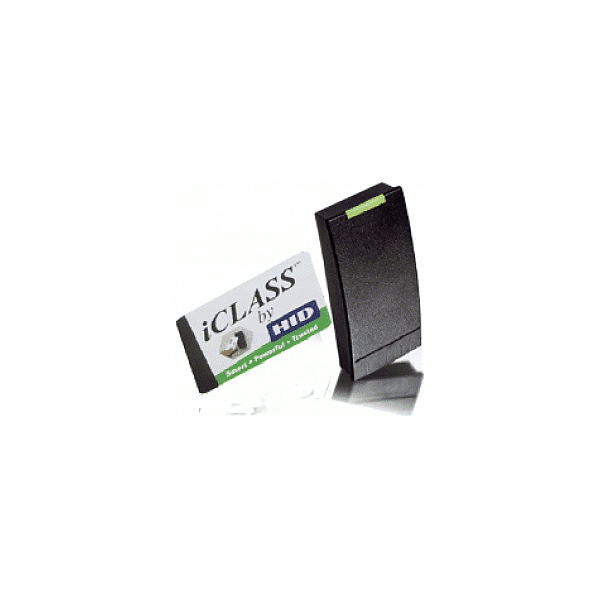

HID R10 iCLASS

Описание считывателя HID R10 iCLASS:

Миниатюрный считыватель R10 компании HID Global Corporation выполняет бесконтактное считывание данных со смарт-карт, брелоков и меток, использующих технологию iClass, и предназначен для работы в составе системы ограничения доступа в помещения или компьютерные сети. Этот rfid считыватель может также работать со смарт-картами iClass или Mifare, которые, помимо контроля доступа, применяются и в других корпоративных приложениях. Используя радиочастотную технологию идентификации iClass, rfid считыватель принимает код доступа и данные со всех моделей смарт-карт на частоте 13,56 мГц с расстояния не более 76 мм, имеет интерфейс Wiegand, запитывается от источника постоянного тока напряжением 10-16 Вольт и работает в широком диапазоне температур. Корпус считывателя карт изготовлен из поликарбоната серого или черного цвета, имеет небольшие размеры и быстро монтируется на стене.

Так же как и считыватели Proximity карт, считыватель R10 имеет невысокую цену и использует радиочастотную технологию идентификации карт (Radio Frequency IDentification Technology – RFID), но в отличие от них осуществляет приемо-передачу данных на частоте 13,56 мГц, на которую настроены антенны смарт-карт Mifare и iClass, и принимает код доступа или данные с карты только после совпадения секретных ключей карты и считывателя. В тоже время rfid считыватели iClass имеют более серьезную защиту кода доступа от "взлома", чем считыватели Mifare, поскольку используют секретные ключи размером 64 бита, в отличие от 48 бит у считывателей Mifare.

Применение rfid считывателей и смарт-карт iClass HID:

Поскольку цена на rfid-считыватель R10 не отличается от цены на самый простой считыватель proximity карт, а разница стоимости карт iClass и Proximity не велика, специалисты HID рекомендуют использовать устройства iClass для систем контроля доступа, которые строятся с "нуля". При этом стоимость такой СКУД будет незначительно выше, но владелец компании получает возможность применения смарт-карт не только для ограничения и контроля доступа, но и в различных внутрикорпоративных приложениях.

В частности, одна смарт-карта iClass может применяться как в качестве карты доступа в помещения, так и для учета рабочего времени сотрудников, для санкционированного доступа в компьютерные сети, въезда и выезда с автоматизированных паркингов, а также в качестве электронного кошелька для расчетов в корпоративных столовых, автоматах и магазинах. При этом в зависимости от модели, смарт-карта iClass может иметь от 2 до 16 секторов памяти, в каждом из которых будут храниться данные для соответствующего приложения.

Если в офисных помещениях компании работает СКУД на базе proximity устройств, то дальнейшее наращивание этой системы с использованием rfid-считывателей и смарт-карт iClass будет более эффективным и экономичным. Для модернизации такой СКУД следует использовать одну из моделей rfid считывателя iClass, а также заменить все proximity карты доступа на смарт карты серии 2020, в которых установлено два чипа – iClass и Proximity. Тогда чип Proximity смарт-карты будет работать со старыми считывателями, а чип iClass – с новыми. Благодаря этому малобюджетному решению, можно будет использовать считыватели proximity, пока они не выйдут из строя, и наращивать СКУД более технологичными rfid считывателями iClass.

Конструкция и параметры rfid-считывателя R10 iClass:

Бесконтактный считыватель R10 HID имеет компактный корпус размером 76х44х19 мм, в котором размещается антенный модуль, радиочастотный блок, микросхема и микроконтроллер с интерфейсом Wiegand, через который rfid считыватель подключается к контроллеру системы доступа. Микросхема R10 хранит в секторах памяти секретные ключи для приложений и поддерживает низкоуровневые функции для обеспечения доступа к смарт-картам. Обмен секретными ключами и передача данных (или кода доступа) с карты на rfid считыватель происходит на расстоянии между устройствами не менее 76 мм. Для питания считывателя карт следует использовать источник постоянного тока напряжением 10-16 В.

Повышенная защита кодов доступа от "взлома"

Благодаря использованию специального алгоритма обмена информацией между смарт-картой и rfid считывателем, а также применению шифрования данных и 64-битного секретного ключа, считыватели карт iClass обеспечивают один из самых высоких уровней защиты кодов от "взлома" и надежность работы всей системы контроля доступа в целом. Как правило, секретные ключи записываются на карты, а также хранятся в защищенной памяти rfid считывателя карт. Более того, все секретные ключи назначаются владельцем системы доступа, что гарантирует дополнительную безопасность системы и защиту от возможной утечки информации через инсталлятора системы контроля доступа или производителя смарт-карт.

Механизм взаимодействия считывателя и карты

При попадании смарт-карты в зону электромагнитного излучения считывателя, в карте наводится напряжение, которое включает электрическую схему карты и ее радиочастотный блок передает на rfid считыватель зашифрованный 64-битный секретный ключ. Если ключ карты и считывателя совпадают, то смарт-карта пересылает на rfid считыватель свой код доступа. Этот код переводится в один из форматов Wiegand: Wiegand 26 – Wiegand 37 и пересылается считывателем карт на контроллер системы доступа. Если владельцу карты разрешен доступ в помещение, охраняемое СКУД, то контроллер разблокирует турникет проходной или электромеханический замок двери.

Удобство и простота монтажа считывателя R10

В большинстве случаев rfid считыватель устанавливается в стандартную монтажную коробку, но при необходимости может крепиться и на металлическую поверхность. Корпус R10 выполнен из поликарбоната серого или черного цвета, устойчив к механическим нагрузкам и атмосферным осадкам. В рабочем состоянии считыватель карт потребляет ток не более 300 мА и надежно функционирует в диапазоне температур от -30 до +65 градусов Цельсия.

Другие модели считывателей iClass с функцией "чтение"
Помимо считывателя карт R10, компания HID Corporation производит еще две модели серии R, которые также осуществляют только чтение смарт-карт и немного отличаются размерами корпуса, дистанцией считывания карт доступа и ценой:

- R30 – бесконтактный rfid считыватель карт iClass имеет размеры 83х83х19 мм, интерфейс Wiegand и дистанцию считывания не более 89 мм.
- R40 - rfid считыватель смарт-карт iClass имеет интерфейс Wiegand, дистанцию считывания не более 89 мм. и размеры 122х83х22 мм.
